亚洲人成自拍蜜芽,欧美日韩亚洲综合2019 http://ca86.cn Thu, 04 Jun 2026 02:38:13 +0000 zh-Hans hourly 1 http://ca86.cn/wp-content/uploads/2022/06/fav-150x150.png 解決方案 – 北京森潤達公司,北京森潤達世紀信息技術有限公司,SRDIT森潤達,VATEL威特,PuCo菩科-北京森潤達世紀信息技術有限公司 http://ca86.cn 32 32 分布式矩陣校園方案 http://ca86.cn/solution/2053.html Thu, 04 Jun 2026 02:38:05 +0000 http://ca86.cn/solution/2053.html

]]> ACC3010鐵路紅外系統方案 http://ca86.cn/solution/2051.html Tue, 02 Jun 2026 08:37:13 +0000 http://ca86.cn/solution/2051.html

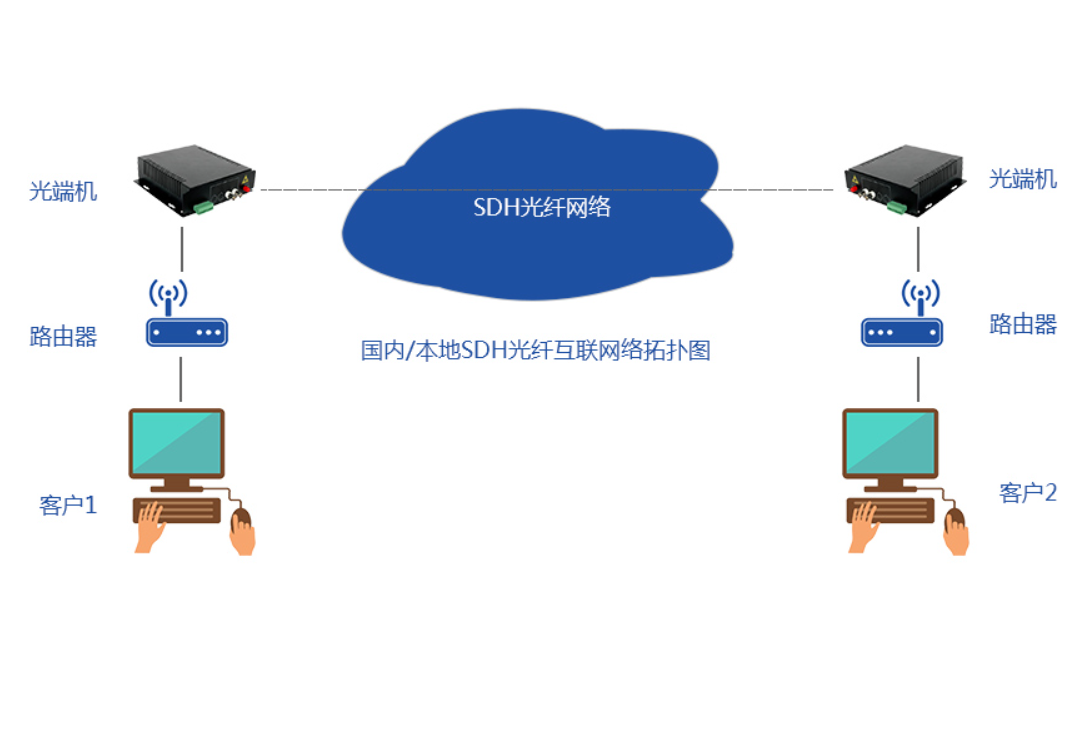

]]> SDH光端機應用圖 http://ca86.cn/solution/2048.html Tue, 02 Jun 2026 06:43:14 +0000 http://ca86.cn/solution/2048.html

]]> 井下監控系統方案 http://ca86.cn/solution/2046.html Tue, 02 Jun 2026 06:16:47 +0000 http://ca86.cn/solution/2046.html

]]> 協議轉換器CNV40-08應用圖 http://ca86.cn/solution/2041.html Fri, 29 May 2026 06:40:56 +0000 http://ca86.cn/solution/2041.html

]]> 高清分布式矩陣應用圖 http://ca86.cn/solution/2039.html Fri, 29 May 2026 06:31:12 +0000 http://ca86.cn/solution/2039.html

]]> SOSN5800波分復用解決方案 http://ca86.cn/solution/1934.html Thu, 16 Oct 2025 01:43:09 +0000 http://ca86.cn/solution/1934.html 一、客戶網絡需求

目前有需求5*10G和1*16G業務，從A點到B點雙向傳輸，基于存儲雙活系統，A、B點兩地機房的基礎數據，都做了容災備份，原數據和備份數據，互相保護，獨立光纜傳輸。

概念描述：存儲雙活

雙活為其中常見的一種災備方案，簡單理解為理解為兩臺設備一起干活，互為主備的。但必須要經過RPO和的RTO這兩個指標來做為衡量雙活的指標。RPO就就是當災難發生時可以承受丟失多少數據；而RTO就是當災難發生后可以承受的故障時間；換句話說，存儲雙活可以理解為當災難發生時，數據零丟失，業務也不會中斷。

根據以上RPO和RTO標準和客戶的需求，我們制定無限接近于RPO等于0，RTO也等于0的雙路由雙纖雙向的波分傳輸方案。

詳細路由圖：

說明：

  • 數據雙路由，路由一和路由二各自獨立，相互不受對方影響。其中任何一路的路由數據出現問題，對另外一個路由沒有任何影響。但兩個路由的數據是一樣的。
  • 傳輸上用了4芯光纜，每2芯光纜組建一套波分系統 ，每套波分系統各自承擔傳輸一份路由數據（5*10GE+1*16G）。
  • 我公司的DWDM波分傳輸系統，是嚴格按照國際標準YD-T 1143-2001 光波分復用（WDM）技術要求生產。
  • 考慮到傳輸時延，所以方案不采用OLP光線路的的方案，OLP光保護設備，在切換的過程中會產生約20ms的時延。而采用上述中獨立的傳輸方案，整個傳輸?shù)臅r(shí)延幾乎可以忽略不記（光信號在光纜的傳輸速度約為25萬公里每秒，波分光電轉換過過程中的時延，因?yàn)槭峭该鱾鬏?，時延也可忽略不記）。整個傳輸中的時延約為幾百納秒。

二、波分傳輸網建設方案建議

1.?傳輸方案圖

2.?傳輸方案詳細配置（單套）

序號 名稱 型號 規格參數 站點 合計
A B
1 2U機框 SOSN5800-II 有源機箱，乳白色，2U8槽，支持雙電源1+1冗余保護，交直流可選 1 1 2
2 網管卡 NMU 網管板卡，支持SNMP/WEB/TELNET等方式。 1 1 2
3 ?10G波轉板卡 10G OTU 10G波分轉換板卡，DWDM，10G，40KM，單板卡支持4路雙向傳輸，客戶端單、多?？蛇x。配置8路雙向傳輸，含光模塊。 1 1 2
4 ?10G波轉板卡 10G OTU 10G波分轉換板卡，DWDM，10G，40KM，單板卡支持2路雙向傳輸，客戶端單、多模可選。配置1路雙向傳輸，含光模塊。 1 1 2
5 16G波轉板卡 16G OTU 16G波分轉換板卡，DWDM，16G，支持1路16G的FC業務源接入雙向傳輸，含光模塊。 1 1 2
6 合波板卡 ODM 合波板卡，DWDM，支持12個DWDM波長的合波。LC接口 1 1 2
7 解波設備 ODM 解波板卡，DWDM，支持12個DWDM波長的解波。LC接口 1 1 2
8 EDFA卡 EDFA-PA EDFA板卡，PA，支持DWDM波長放大，增益25db,最大輸出17dbm.LC接口 1 1 2
9 色散補償 DCM 色散補償設備，1U機架式，補償40KM。LC 1 1 2
10 尾纖 —— 若干 1 1 2
總計 3U 3U

備注：以上配置為單套配置的數量。

3.?方案說明

A、B兩地機房，距離在40KM至50KM之間，光纜損耗衰減在19dbm左右。4芯光纜，每套波分使用2芯光纜，此方案共建設2套波分，2套波分的傳輸相互獨立。

方案中采用我公司SOSN5800系列2U機箱，雙電源備份，交直流電源可選，電源是模塊化，可撥插。單臺機箱含8個槽位，可以插入8張業務板卡。A點機房，配置2塊10G OTU板卡，接入傳輸5路10GE業務（2塊板卡，還冗余了3路雙向業務的接口，后期擴容直接增加模塊即可）；1塊16G FC業務板卡，配置1路FC業務模塊（冗余了3路業務的接口，后期可直接增加光模塊來擴容）；1塊EDFA板卡，PA，增益25db，最大輸出17dbm。合、解波復用設備，方案中采用12波的DWDM系統，此次方案只需要6個波長，冗余了6個波長，后期可以在不更換、不斷業務的情況下擴容至12波業務傳輸，也可以直接使用40波的DWDM系統，擴容空間更大，成本稍微提高而已。配置的DCM設備，主要是針對16G的FC業務進行色散補償，16G系統的傳輸，光纜距離是多少，則需要補償多少公里的色散。此配置中以40KM為基準，需要根據后面調研實際的光纜長度而調整，若是50KM，則需要補償50KM色散。

B機房以及第二套路由的設備配置同上。不加累述。

4.?光功率計算

光功率計算，只是理論值，僅做方案建設參考。實際施工以現場調研數據為準。

4芯光纜數據統一：40KM-50KM之間，光纜損耗約19dbm。

兩套波分?jǐn)?shù)據一樣，以其中一個機房的傳輸為例：

A機房OTU波轉波卡，在接入6路業務后（5*10GE+1*16G），把業務波長轉化為DWDM波長，DWDM模塊接入到合波設備。設6個DWDM模塊發光功率都是0dbm。6個業務合波后總光功率約為+5dbm。合波后的光，經過40KM光纜衰減19dbm傳輸后，到達B機房光功率約為-14dbm。-14dbm的光接入到EDFA放大設備（接收靈敏度為-28dbm），增益25db。放大后的光功率約為+11dbm，接入色散，色散為40KM，產生損耗約4dbm。色散補償后的總光功率為+7dbm。接入解波設備，減去解波設備約3dbm的損耗，每路業務解波后的單波光功率約為-1dbm。

10G DWDM?模塊最小的接受靈敏度為-14dbm，16G FC模塊的接受靈敏度為-11dbm。解波后的單波光功率-1dbm。在接受范圍之內，傳輸成功。

]]> 光纖放大+光保護解決方案 http://ca86.cn/solution/1932.html Thu, 16 Oct 2025 01:40:22 +0000 http://ca86.cn/solution/1932.html 一、客戶網絡需求

AB兩地機房各有一臺華為OSN9800，兩臺OSN9800之間有一路復用了8個10G業務和1路1511監控光信號的光通道，由于光纜比較長、光衰比較大，造成這路光通道不能正常通信，需要通過光信號放大的方式讓這路光通道恢復正常的光傳輸。由于此路光業務的重要性，計劃使用2路光纜做1+1光保護。

現場條件如下：

  • AB兩地機房間主光纜總長度9公里，總的光衰-35dB。計劃在線路中間56.48公里處增加中置光放大。備用光纜總的光衰-29dB，找不到合適的中間站安裝光放大器。
  • OSN9800已經有放大，發光+13.7dB，OSN9800光口接收靈敏度-15dB。

  • 二、光纖放大系統建設方案建議

    1.?傳輸方案圖

  • 2.?詳細配置

    序號 名稱 型號 規格參數 站點 合計
    A B 中間
    1 光放大器 SOSN5800 19”機箱，高度1U。4個業務卡槽位，配2塊內置1511nm放大的EDFA（LA）放大卡和1塊網管卡。AC220V&DC48V冗余雙電源。 0 0 1 1
    2 OLP光保護 SOSN5800 19”機箱，高度1U。4個業務卡槽位，配1塊OLP（1+1）光保護卡和1塊網管卡。AC220V&DC48V冗余雙電源。 1 1 0 2
    總計 1U 1U 1U 3

  • 3.?方案說明

    方案選用我公司SOSN5800光綜合傳輸平臺。在A站和B站機房各配置一臺SOSN5800，每臺插OLP光保護卡，當主光纜故障時自動倒換到備用光纜，實現對80G業務以及監控光的主備保護。在中間站機房配置1臺SOSN5800，每臺插2塊EDFA（內置1511放大的LA）光放大卡，實現對主路2芯光纜的放大。放大器可以同時對80G業務光和1511監控光進行放大。SOSN5800采用AC220V&DC48V冗余雙電源，為設備多一層電源保護。電源為模塊化設計，支持熱插拔。



    4.?光功率計算

    主光纜業務光：OSN9800光口出來經過OAU放大后光功率為+13.7dB，經過FIU插損-2dB輸出光功率+11.7dB，接入SOSN5800光保護，插損-3.5dB，輸出的光功率+8.2dB，經過50多公里光纜傳輸后損耗-17.5dB（按照光纜總光衰-35dB的一半計算），進入SOSN5800光放大器前的光功率-9.3dB，經過光放大后增益+25dB輸出的光功率+15.7dB，再次經過50多公里光纜傳輸后損耗-17.5dB，到達對端SOSN5800光保護時光功率為-1.8dB，經過SOSN5800光保護插損-2dB后光功率-3.8dB。再接入FIU板，插損大約-2dB，光功率為-5.8dB。滿足OBU光口的接收靈敏度要求，可以實現正常光信號傳輸。

    主光纜監控光：AST2發光+2.5dB，經過FIU插損-2dB，輸出光功率+0.5dB。接入SOSN5800光保護插損-3.5bB，輸出光功率為-3dB。經過50多公里光纜傳輸后損耗-17.5dB（按照光纜總光衰-35dB的一半計算），進入SOSN5800光放大器前的光功率-20.5dB，經過SOSN5800中繼后輸出光功率+2dB，再次經過50多公里光纜傳輸后損耗-17.5dB，到達對端SOSN5800光保護時光功率為-15.5dB，接入SOSN5800光保護插損-2dB，輸出光功率為-17.5dB，經過FIU卡插損-2dB，輸出光功率-19.5dB，滿足AST2光口的接受靈敏度要求，可以實現正常光信號傳輸。

    備用光纜業務光：OSN9800O光口出來經過OAU放大后光功率為+13.7dB，經過FIU插損-2dB輸出光功率+11.7dB，接入SOSN5800光保護，插損-3.5dB，輸出的光功率+8.2dB，經過長途光纜傳輸后損耗-29dB，進入SOSN5800光保護前的光功率-20.8dB，經過SOSN5800光保護插損-2dB后輸出光功率為-22.8dB，再接入FIU板，插損大約-2dB，光功率為-24.8dB。滿足OBU光口的接收靈敏度要求，可以實現正常光信號傳輸。

    備用光纜監控光：AST2發光+2.5dB，經過FIU插損-2dB，輸出光功率+0.5dB。接入SOSN5800光保護插損-3.5bB，輸出光功率為-3dB。經過長途光纜傳輸后損耗-29dB，進入SOSN5800光保護前的光功率-32dB，經過SOSN5800光保護插損-2dB，輸出光功率為-34dB，經過FIU卡插損-2dB，輸出光功率-36dB，滿足AST2光口的接受靈敏度要求，可以實現正常光信號傳輸。

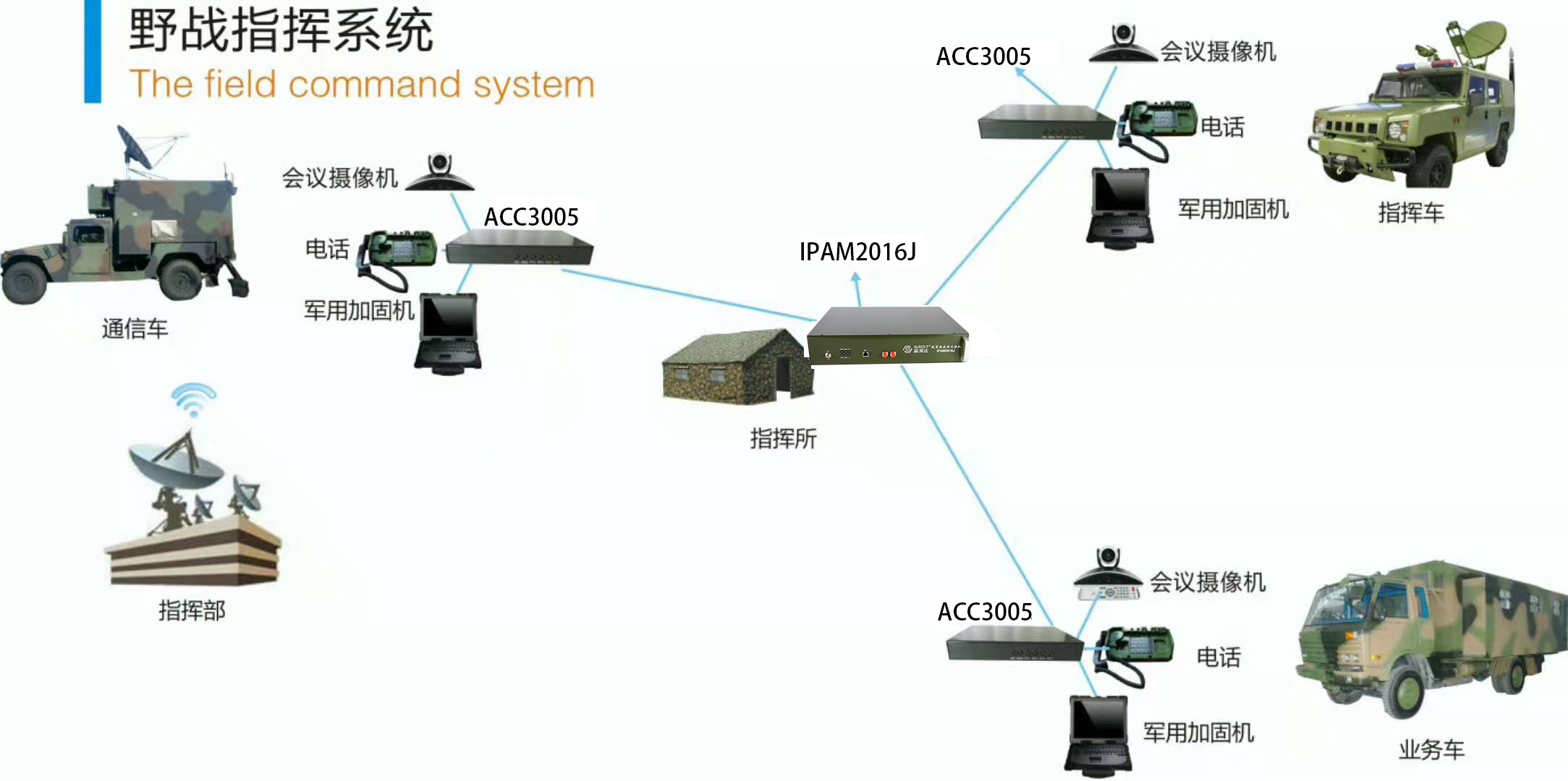

]]> IPAM2016J應用圖（點對多點） http://ca86.cn/solution/1747.html Thu, 06 Feb 2025 06:30:15 +0000 http://ca86.cn/solution/1747.html

]]> 被復線遠傳ACC500W解決方案 http://ca86.cn/solution/1745.html Thu, 06 Feb 2025 06:26:41 +0000 http://ca86.cn/solution/1745.html

]]>
